wincc SP3中文版 v7.0

WinCC 7.0 中文版是一款由西门子（SIEMENS）开发的专业数据采集与监控平台，广泛应用于工业自动化领域。作为业界著名的可视化过程监控界面软件，它具有强大的功能，能够高效管理自动化生产流程，还具有极高的系统开放性和稳定性，满足各种复杂环境的需求。

软件介绍

WinCC 7.0中文版基于WinDows操作平台，支持单人操作环境、多用户协作模式，直至构建冗余、客户端/服务器以及基于浏览器架构的分布式系统，已在冶金、化工、印刷等多个行业得到了广泛的应用。如果你希望实现设备和机械的最优运行方案，提升工厂整体的运行可靠性和生产效率，WinCC 7.0无疑是理想的解决方案。

主要功能

1. 过程监控

作为一款通用组态软件，WinCC提供人机界面（HMI），实现对工业现场设备的数据采集、实时监控及控制功能。

2. 支持与PLC等设备通信

通过驱动程序，WinCC可以与PLC等工业控制硬件实现联动通讯，以保障生产过程的连续监控。

3. 编程接口

软件组态灵活，界面动画效果丰富，能够实现复杂的输入输出操作，为用户量身定制个性化界面。

4. 报警系统

具备工业级别的报警功能，及时反馈设备故障信息，提前预警，便于维修人员快速响应。

5. 运行趋势分析

提供逼真的曲线图和统计表格，有助于运维、调度人员分析设备状态，为决策提供依据。

6. 报表生成

拥有强大的报表制作和打印功能，简化过程控制中的数据呈现与管理。

7. 二次开发能力

除内置功能外，WinCC提供丰富的二次开发接口，允许用户根据实际需求扩展软件功能，满足特定场景要求。

安装教程

以下为在Windows 7 64位旗舰版（未曾安装WinCC 7.0）操作系统中安装此软件的详细步骤：

一、安装前准备

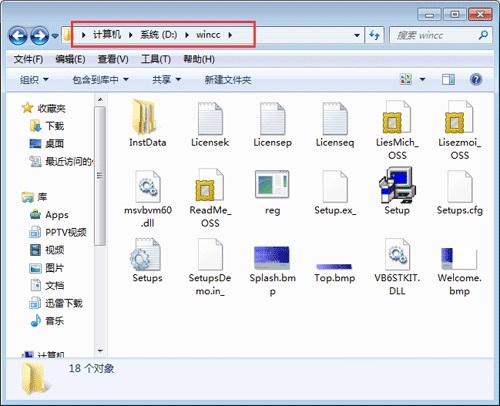

1. 在安装WinCC 7.0之前，请确认你的系统状态完好，且已先行安装Step7（西门子PLC编程软件）。将安装包解压到硬盘根目录，路径中不要包含中文字符，以确保安装顺利。

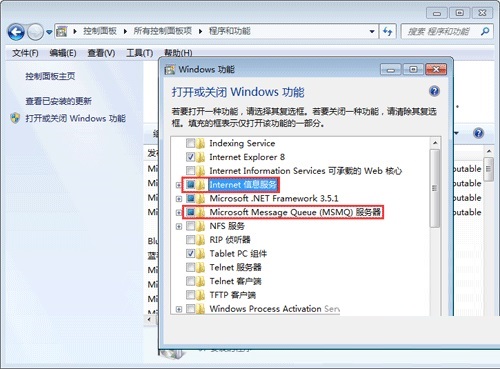

2. 需要先启用“网络服务 + 消息队列”，可以进入“控制面板——程序——启用或关闭Windows功能”，勾选“Internet 信息服务”及“MSMQ服务器”后确认退出。

3. 安装过程中，建议先关闭360安全卫士等杀毒软件，以避免出现安装错误。

二、WinCC 7.0正式安装

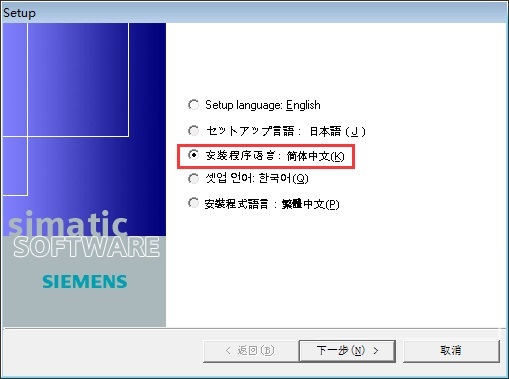

1. 双击安装包中的setup.exe，界面显示中文，操作简便。以下为重点选择项提示：

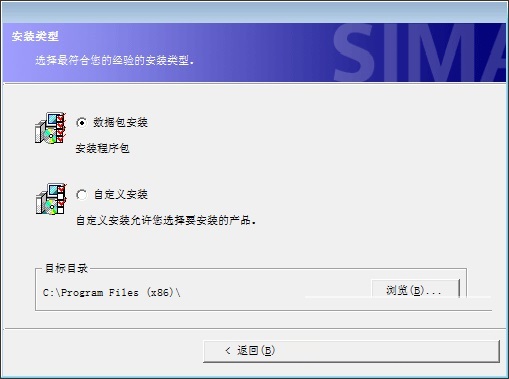

2. 安装类型建议选择“数据包安装”，目标路径保持默认，点击“下一步”。

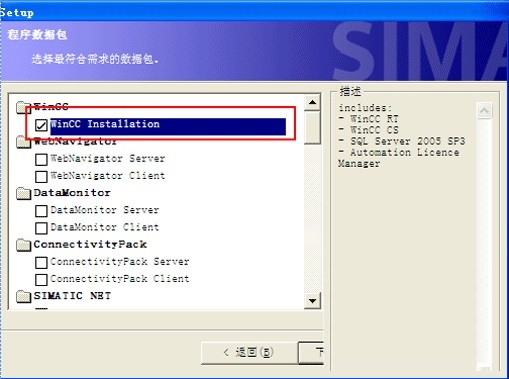

3. 勾选第一项，然后在列表中找到“AS-OS”，这是集成到Step7中的核心功能。继续点击“下一步”，开始安装。因为安装文件较大，大约需要两个小时，请耐心等待完成。

三、WinCC 7.0授权激活

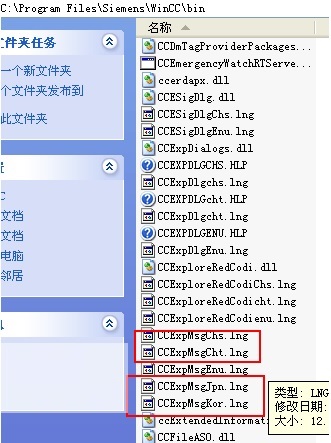

1. 安装完成后，需进入安装目录中的bin文件夹，将相关文件进行重命名，操作示意如下：

复制并粘贴，重命名文件名，例如：将CCExpMsgChs.lng改为“CCExpMsgdeu.lng”，依次类推，完成五个文件的重命名操作（具体文件见说明）。

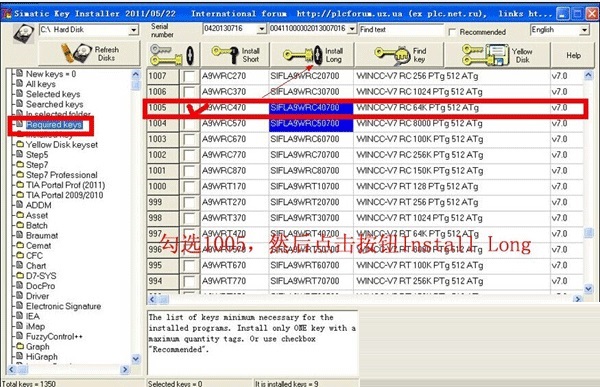

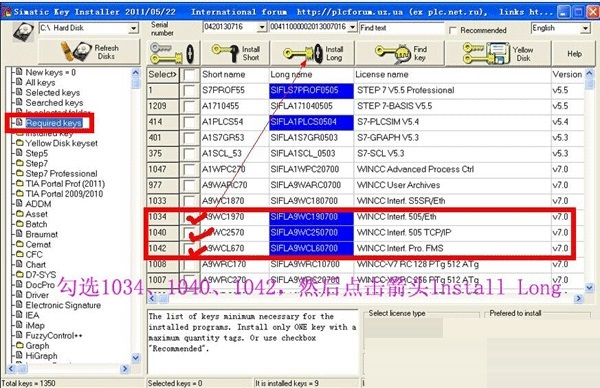

2. 修改完毕后，启动授权工具Sim_EKB_Install（界面默认为中文），按照步骤操作，勾选对应项，确保授权成功。以下为授权示意图：

(依次勾选相关内容，确保授权完整)

最后，验证授权是否成功，如图所示。如确认无误，可以关闭工具，重启电脑后即可正常使用WinCC 7.0。

WinCC编程实用技巧

WinCC作为功能强大的组态软件，无法覆盖所有自动化需求，但可以通过编程技巧实现部分复杂功能：

1. 超出Tag数限制的参数处理

当某些工艺参数超出软件Tag总数时，可利用嵌入式C语言编程，将多个工艺参数封装入一个Tag中传输，实现数据整合和优化管理。

2. 弹出窗口的实现

由于Graphics Designer不支持弹出窗口功能，可以采用以下方法：先设计好弹出窗口的画面；在流程图中插入一个大小相同的Picture窗口，将其Miscellaneous Picture Name设置为刚设计的弹出画面，并关联一个二进制内部Tag（Binary Internal Tag）控制其显示（值为1时弹出，0时隐藏）。此外，可以将Picture窗口放置在不同层级以避免遮挡，同时实现弹出效果。

3. Windows系统热键屏蔽

为防止在WinCC运行过程中，启动其他程序影响系统稳定性，可以封锁Windows热键。进入WinCC的Computer Properties设置界面，在Parameters菜单中，找到“Disable Keys”栏，勾选Ctrl+Alt+Del、Alt+Tab、Ctrl+Esc以及Alt+Esc前的复选框，确保这些快捷键被禁用，从而保证只有WinCC的运行环境不被干扰。
